如何画好电路图
手画电路图么?
画电路图题型大约可分为以下几种:
1、看实物画出电路图。2、看图连元件作图。3、根据要求设计电路。4、识别错误电路,并画出正确的图。一般考试就以上四种作图,下面就它们的作图方法详细说明。
(一)看实物画电路图,关键是在看图,图看不明白,就无法作好图,中考有个内部规定,混联作图是不要求的,那么你心里应该明白实物图实际上只有两种电路,一种串联,另一种是并联,串联电路非常容易识别,先找电源正极,用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置,然后作图。顺序是:先画电池组,按元件排列顺序规范作图,横平竖直,转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压,在检查电路无误的情况下,将电压表并在被测电路两端。对并联电路,判断方法如下,从电源正极出发,沿电流方向找到分叉点,并标出中文“分”字,(遇到电压表不理它,当断开没有处理)用两支铅笔从分点开始沿电流方向前进,直至两支笔尖汇合,这个点就是汇合点。并标出中文“合”字。首先要清楚有几条支路,每条支路中有几个元件,分别是什么。特别要注意分点到电源正极之间为干路,分点到电源负极之间也是干路,看一看干路中分别有哪些元件,在都明确的基础上开始作电路图,具体步骤如下:先画电池组,分别画出两段干路,干路中有什么画什么。在分点和合点之间分别画支路,有几条画几条(多数情况下只有两条支路),并准确将每条支路中的元件按顺序画规范,作图要求横平竖直,铅笔作图检查无误后,将电压表画到被测电路的两端。
(二)看电路图连元件作图
方法:先看图识电路:混联不让考,只有串,并联两种,串联容易识别重点是并联。若是并联电路,在电路较长上找出分点和合点并标出。并明确每个元件所处位置。(首先弄清楚干路中有无开并和电流表)连实物图,先连好电池组,找出电源正极,从正极出发,连干路元件,找到分点后,分支路连线,千万不能乱画,顺序作图。直到合点,然后再画另一条支路[注意导线不得交叉,导线必须画到接线柱上(开关,电流表,电压表等)接电流表,电压表的要注意正负接线柱]遇到滑动变阻器,必须一上,一下作图,检查电路无误后,最后将电压表接在被测电路两端。
(三)设计电路方法如下:
首先读题、审题、明电路,(混联不要求)一般只有两种电路,串联和并联,串联比较容易,关键在并联要注意干路中的开关和电流表管全部电路,支路中的电流表和开关只管本支路的用电器,明确后分支路作图,最后电压表并在被测用电器两端。完毕检查电路,电路作图必须用铅笔,横平竖直,转弯处不得画元件,作图应规范。
(四)识别错误电路一般错误发生有下列几种情况:
1、是否产生电源短路,也就是电流不经过用电器直接回到电源负极;
2、是否产生局部短接,被局部短路的用电器不能工作;
3、是否电压表、电流表和正负接线柱错接了,或者量程选的不合适(过大或过小了);
4、滑动变阻器错接了(全上或全下了)。
比较棘手的是 给出电路图各元件的位置,按要求画电路图
一般我这样讲解,比如要求两灯并联,灯1由开关1控制
开关2控制总电路
那一般我们不考虑题目所给的各元件的位置自己按要求画出电路图应该问题不大
然后再按自己画的电路图的元件顺序在题目的元件上连接就行了,这一步也仅仅是照葫芦画瓢的问题
所以就把一个困难的问题转化成两个简单的问题
先用把个器件标出
用曲线把结点连好,
最后把曲线变成直线
我当初就是这么干的
几乎没错过
画电路图有技巧:可以从电源的正极开始画,按实物图的电子元件,一个一个的连上就可以了,其中要懂得‘串并联’,知道什么样的用电器不能怎么连(如伏特表并联与被测电压的用电器,安培表则串联到电路中),弄清楚实物图中给出的谁和谁并联,然后除了并联就是串联,再按实物图一步一步的连接即可获得正确的电路图
最好和同学交流着学习,取长补短嘛,都有自己的不足,时间长了,就都会了……希望我说这些对你有帮助
电路图怎么画 画电路图方法
1、运行电脑自带的画图工具。
2、选择好个人的画笔颜色和粗细大小,这里以黑色为例。
3、然后选择的“矩形工具”。
4、然后画出形状。
5、然后点击“直线工具”,画一条直线。
6、随后借助“圆形工具”,“直线工具”,画出如下所示的形状。
7、接着点击“橡皮擦工具”,擦除图中多余的部分,添加好字母。
8、最后一个简单的电路图就画好了。
下面分享相关内容的知识扩展:

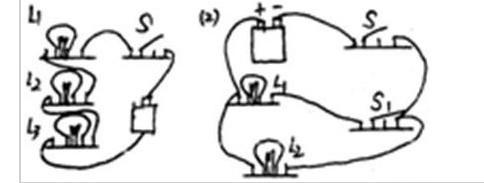

怎么画电路图啊,尤其是电灯泡和开关的位置怎么画,必须按着图片的位置来画吗
电路图是这样画的:1,找到电源正极,顺着最小的圈(圈就是回路,串联的话就一个回路,并联的话就像你的第二幅图,先画上面那个回路)一直连到电源负极,形成一个回路。
2,再去找剩余的电路元件,并联在其他元件两端,再拿第二幅图来说,就是把最下面的支路并联到中间支路的两端
3,有些部分可略作修改以达到美观效果
电路元件的位置并非是不可变的,只需正确找到串、并联关系即可,比如说第二幅图的下两支路就可以交换,不过一般还是按照电路来画,检查的时候也容易发现遗漏点
初三物理电路图画法??!!!
初三物理的电路图有没有简单的画法?我一直不会啊~~~
画电路图题型大约可分为以下几种:
1、看实物画出电路图。2、看图连元件作图。3、根据要求设计电路。4、识别错误电路,并画出正确的图。一般考试就以上四种作图,下面就它们的作图方法详细说明。
(一)看实物画电路图,关键是在看图,图看不明白,就无法作好图,中考有个内部规定,混联作图是不要求的,那么你心里应该明白实物图实际上只有两种电路,一种串联,另一种是并联,串联电路非常容易识别,先找电源正极,用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置,然后作图。顺序是:先画电池组,按元件排列顺序规范作图,横平竖直,转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压,在检查电路无误的情况下,将电压表并在被测电路两端。对并联电路,判断方法如下,从电源正极出发,沿电流方向找到分叉点,并标出中文“分”字,(遇到电压表不理它,当断开没有处理)用两支铅笔从分点开始沿电流方向前进,直至两支笔尖汇合,这个点就是汇合点。并标出中文“合”字。首先要清楚有几条支路,每条支路中有几个元件,分别是什么。特别要注意分点到电源正极之间为干路,分点到电源负极之间也是干路,看一看干路中分别有哪些元件,在都明确的基础上开始作电路图,具体步骤如下:先画电池组,分别画出两段干路,干路中有什么画什么。在分点和合点之间分别画支路,有几条画几条(多数情况下只有两条支路),并准确将每条支路中的元件按顺序画规范,作图要求横平竖直,铅笔作图检查无误后,将电压表画到被测电路的两端。
(二)看电路图连元件作图
方法:先看图识电路:混联不让考,只有串,并联两种,串联容易识别重点是并联。若是并联电路,在电路较长上找出分点和合点并标出。并明确每个元件所处位置。(首先弄清楚干路中有无开并和电流表)连实物图,先连好电池组,找出电源正极,从正极出发,连干路元件,找到分点后,分支路连线,千万不能乱画,顺序作图。直到合点,然后再画另一条支路[注意导线不得交叉,导线必须画到接线柱上(开关,电流表,电压表等)接电流表,电压表的要注意正负接线柱]遇到滑动变阻器,必须一上,一下作图,检查电路无误后,最后将电压表接在被测电路两端。
(三)设计电路方法如下:
首先读题、审题、明电路,(混联不要求)一般只有两种电路,串联和并联,串联比较容易,关键在并联要注意干路中的开关和电流表管全部电路,支路中的电流表和开关只管本支路的用电器,明确后分支路作图,最后电压表并在被测用电器两端。完毕检查电路,电路作图必须用铅笔,横平竖直,转弯处不得画元件,作图应规范。
(四)识别错误电路一般错误发生有下列几种情况:
1、是否产生电源短路,也就是电流不经过用电器直接回到电源负极;
2、是否产生局部短接,被局部短路的用电器不能工作;
3、是否电压表、电流表和正负接线柱错接了,或者量程选的不合适(过大或过小了);
4、滑动变阻器错接了(全上或全下了
怎么画电路图啊?求你们了告诉我啊,告诉我技巧,超级谢谢。
是用protel画板还是cadence呢?首先你要先建工程,然后在画原理图,以ad9为例,做法如下:

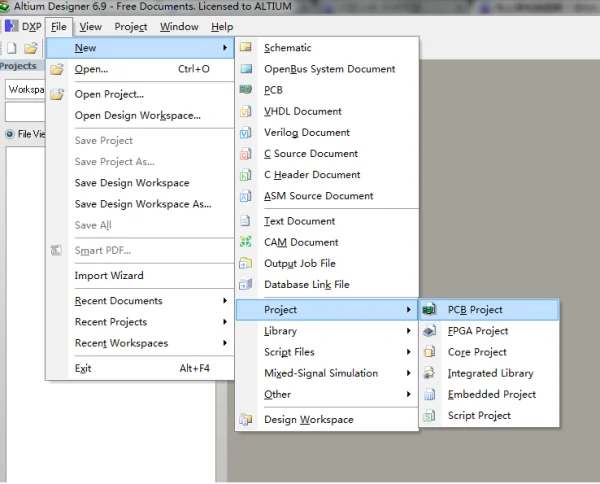

先建工程:

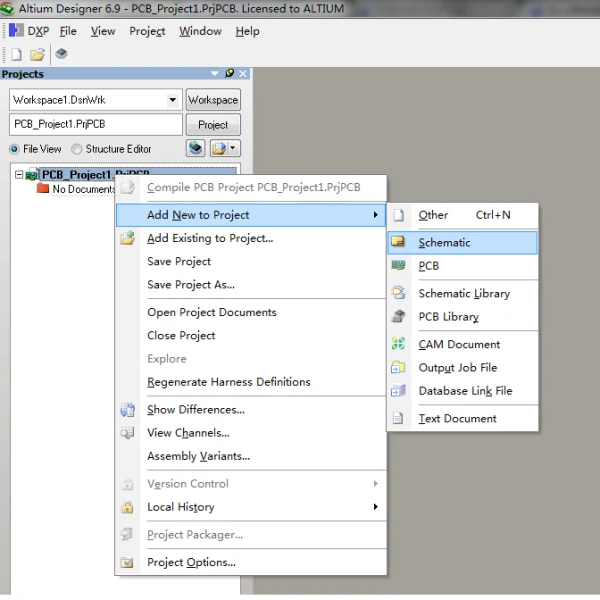

保存后,建原理图:

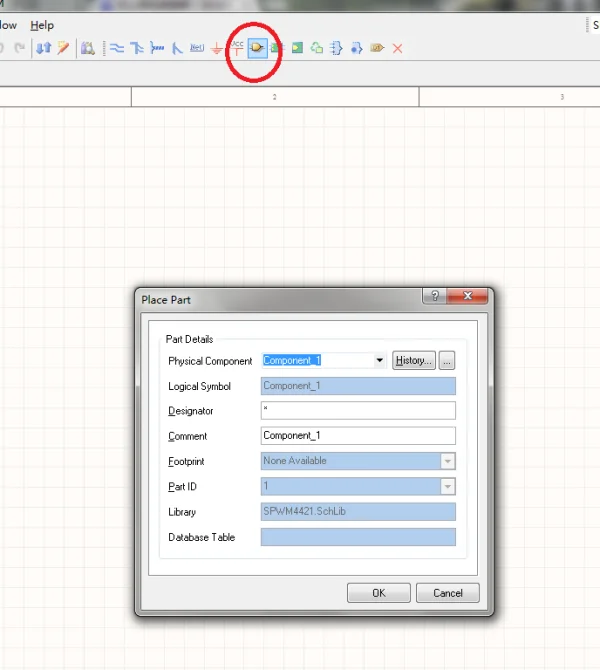

建好原理图后,添加器件:

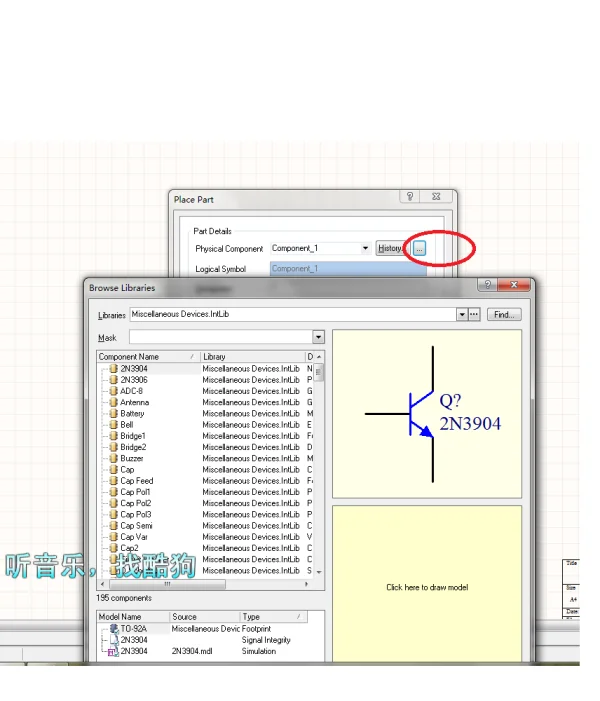

安装好有常用两个库,可以在下拉里选择更多库,还可以搜索器件名字:

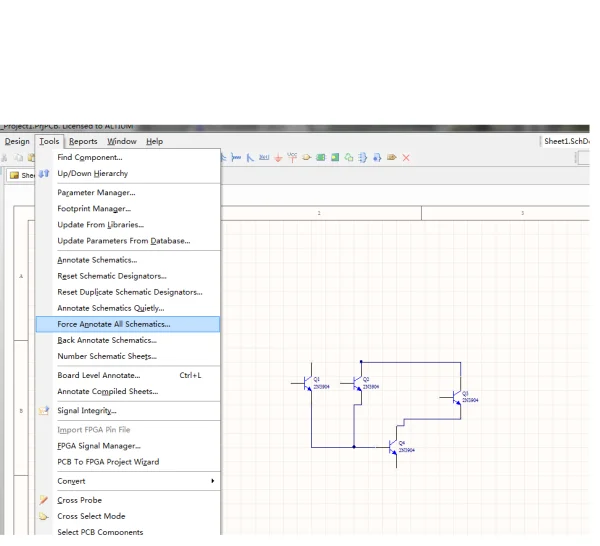

这里先乱连几个器件,选择全部注释:

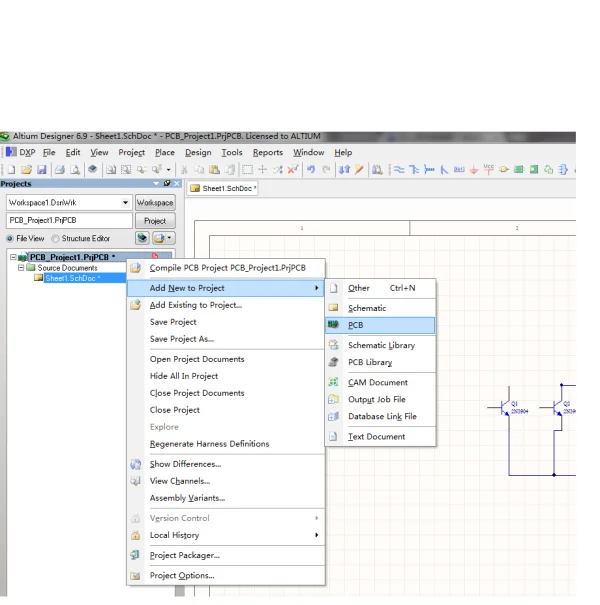

然后建pcb,保存:

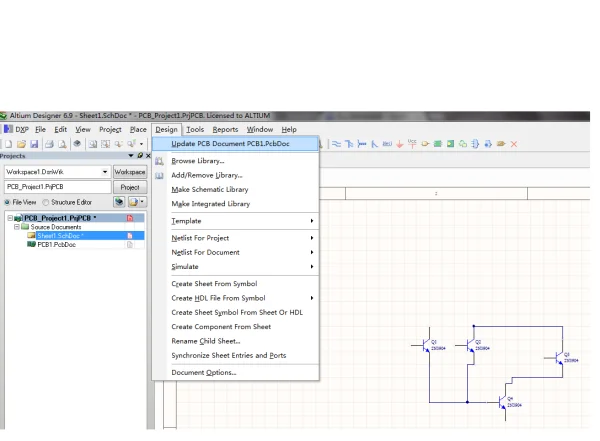

选择导入到pcb:

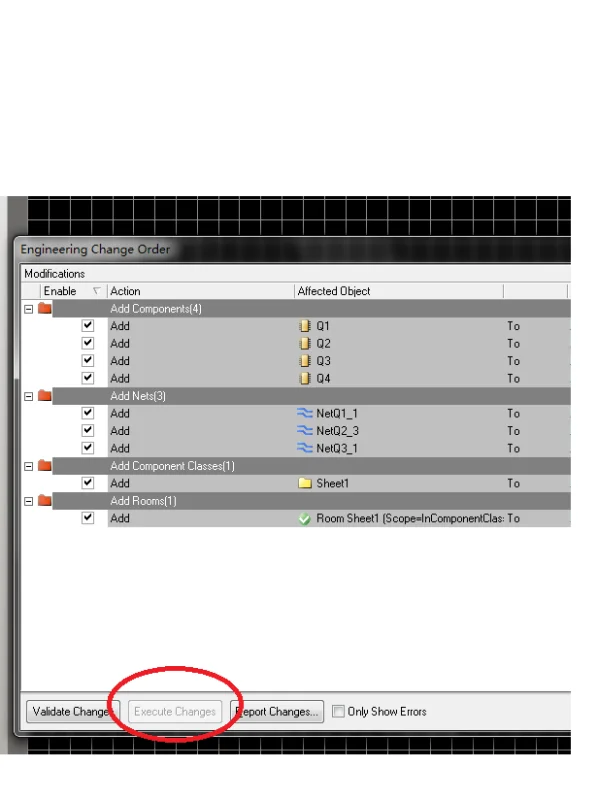

选择红色框中选项,直到后面没有打叉的存在:

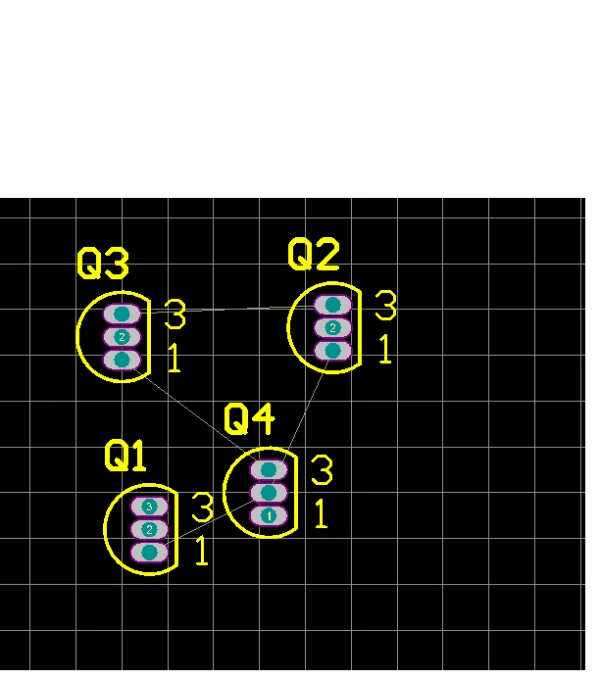

可以看到有点气连接了:

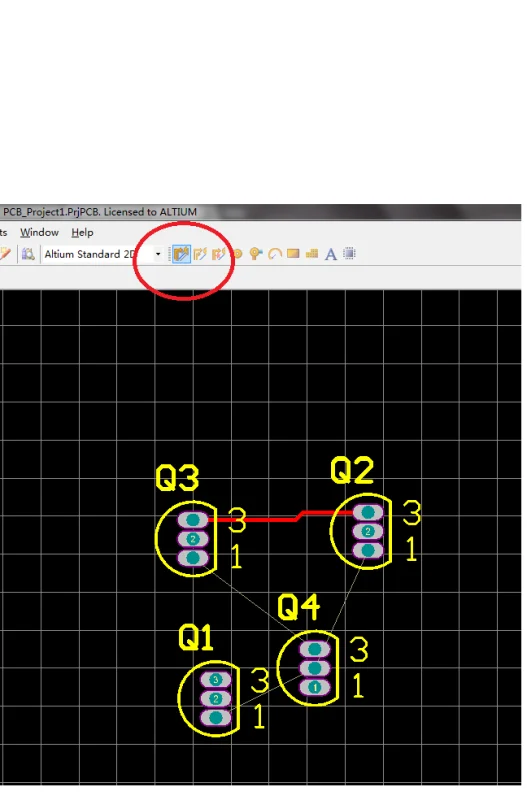

选择红色框中开始布线,层在下面可以选择;
这里就不演示了,
不懂的在追问?
