最新悬挑脚手架规范?悬挑脚手架图片

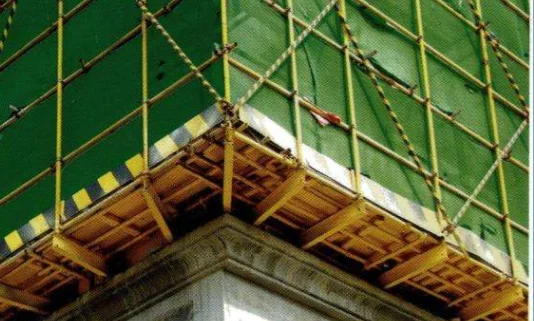

　　悬挑脚手架一般有两种，一种是每层一挑，另外一种是多层悬挑。悬挑脚手架使用要按照悬挑脚手架规范来操作。下面让我们一起来看看最新悬挑脚手架规范。

　　最新悬挑脚手架规范：　　1、一次性悬挑脚手架不宜超过20M?2、型钢悬挑宜采用双轴对称的工字钢　　3、悬挑钢梁的截面高度不应小于160mm，锚固型钢的U型钢筋拉环?或锚固螺栓直径不宜小于16mm　　4、钢丝绳采用建筑结构的吊环使用HPB235级钢筋，直径不宜小于20mm　　5、悬挑钢梁的长度应按设计计算，固定长度不应小于悬挑长度的1.25倍，U型钢筋拉环或锚固螺栓应预埋至混凝土上梁板底层钢筋位置　　6、锚固位置设置在楼板时?楼板不宜小于120mm，小于120mm应采取加固措施。　　7、悬挑梁一般情况下为2m，局部悬挑不宜超过3m。　　悬挑脚手架一般有两种：一种是每层一挑，将立杆底部顶在楼板、梁或墙体等建筑部位，向外倾斜固定后，在其上部搭设横杆、铺脚手板形成施工层，施工一个层高，待转入上层后，再重新搭设脚手架，提供上一层施工;另外一种是多层悬挑，将全高的脚手架分成若干段，每段搭设高度不超过20m，利用悬挑梁或悬挑架作脚手架基础分段悬挑分段搭设脚手架，利用此种方法可以搭设超过50m以上的脚手架，悬挑脚手架外立面须满设剪刀撑。

　　一、施工方案

　　1、悬挑式脚手架必须编制专项施工方案。方案应有设计计算书(包括对架体整体稳定性、支撑杆件的受力计算)，有针对性较强的、较具体的搭设拆卸方案和安全技术措施，并画出平面、立面图以及不同节点详图。　　2、专项施工方案包括设计计算书必须经企业技术负责人审批签字盖章后方可施工。

　　二、悬挑梁及架体稳定

　　1、挑架外挑梁或悬挑架应积极采用型钢或定型桁架。

　　2、悬挑型钢或悬挑架预埋与建筑结构固定，安装符合设计要求。

　　3、挑架立杆与悬挑型钢连接必须固定，防止滑移。

　　4、架体与建筑结构进行刚性拉结，按水平方向小于7M、垂直方向等于层高设一拉结点，架体边缘及转角处1M范围内必须设拉结点。

　　三、脚手板

　　挑架层层满铺脚手片，脚手片须用不细于18#铅丝双股并联绑扎不少于4点，要求牢固，交接处平整，无探头板，不留空隙，脚手片应保证完好无损，破损的及时更换。

　　四、荷?载

　　施工荷载均匀堆放，并不超过3.0KN/m2。建筑垃圾或不用的物料必须及时清除。

　　五、交底与验收

　　1、挑架必须按照专项施工方案和设计要求搭设。实际搭设与方案不同的，必须经原方案审批部门同意并及时做好方案的变更工作。

　　2、挑架搭拆前必须进行针对性强的安全技术交底，每搭一段挑架均需交底一次，交底双方履行签字手续。

　　3、每段挑架搭设后，由公司组织验收，内容良化，合格后挂合格牌方可投入使用。验收人员须在验收单上签字，资料存档。

　　六、杆件间距

　　挑架步距不得大于1.8M，横向立杆间距不大于1M，纵向间距不大于1.5M。

　　七、架体防护

　　1、挑架外侧必须用建设主管部门认证的合格的密目式安全网封闭围护，安全网用不小于18#铅丝张挂严密。且应将安全网挂在挑架立杆里侧，不得将网围在各杆件外侧。　　2、挑架与建筑物间距大于20cm处，铺设站人片。除挑架外侧、施工层设置1.2M高防护栏杆和18cm高踢脚杆外，挑架里侧遇到临边时(如大开间窗、门洞等)时，也应进行相应的防护。

　　八、层间防护

　　挑架作业层和底层应用合格的安全网或采取其他措施进行分段封闭式防护。

　　九、脚手架材质

　　1、钢管脚手架应选用外径48mm，壁厚3.5mm的A3钢管，表面平整光滑，无锈蚀、裂纹、分层、压痕、划道和硬弯，新用钢管有出厂合格证。搭设架子前应进行保养、除锈并统一涂色，颜色应力求环境美观。

　　2、钢管脚手架搭设使用的扣件应符合建设部《钢管脚手扣件标准》要求，有扣件生产许可证，规格与钢管匹配，采用可锻铸铁，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。

　　3、型钢宜采用A3号槽钢或工字钢。

以上就是有关悬挑脚手架规范的相关内容，希望能对大家有所帮助！

悬挑脚手架可以用脚手架钢管悬挑么，规范可以使用么

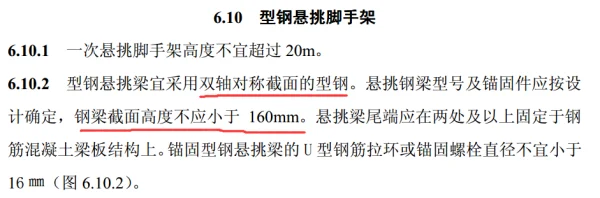

不可以的。JGJ130-2011脚手架技术规范要求：

而且现在全国安全形式不是很好，悬挑脚手架是安全检查的重点。

下面分享相关内容的知识扩展：

JGJ130-2011中第六条悬挑脚手架要求中，只有钢丝绳吊环明确要求是HPB235级别的钢筋，

对于钢梁锚固端锚环并没有明确的规定要求。平常都知道要采用235的圆钢，请问哪位仁兄知道有没有规范明确要求？求规范编号或名称。谢谢!

完全版的JGJ130-2011,完全版的中第6.10.5条写的有，钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20MM，不过我们施工时一般用18的也没什么影响。详见备案号为J84-2011的完整版JGJ130-2011。

1、该规范第6．10．4 条：每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。钢丝绳、钢拉杆不参与悬挑钢梁受力计算；钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20mm。

2、钢丝绳其直径不宜小于14mm；钢丝绳应采用专用的挂钩、花篮螺栓；采用其他方式时卡头的卡子时，一般不得少于3个；

搭设方法

每层一挑搭设方法：将立杆底部顶在楼板、梁或墙体等建筑部位，向外倾斜固定后，在其上部搭设横杆、铺脚手板形成施工层，施工一个层高，待转入上层后，再重新搭设脚手架，提供上一层施工。

多层悬挑搭设方法：将全高的脚手架分成若干段，每段搭设高度不超过20m，利用悬挑梁或悬挑架作脚手架基础分段悬挑分段搭设脚手架，利用此种方法可以搭设超过50m以上的脚手架，悬挑脚手架外立面须满设剪刀撑。

以上内容参考：百度百科-悬挑脚手架

建筑施工悬挑式钢管脚手架安全技术总则？

建筑施工悬挑式钢管脚手架安全技术总则具体内容是什么，下面中达咨询为大家解答。
1、为规范建筑施工悬挑式钢管脚手架的应用和管理，统一技术要求，确保建筑施工安全，制定本规程。
2、本规程适用建筑工程施工中的高度不大于100米的建筑物或构筑物悬挑式钢管脚手架的设计、施工、验收和使用，不适用于模板支撑等特殊用途的悬挑结构。
3、每一悬挑段钢管脚手架架体高度不宜大于24m。悬挑式钢管脚手架在施工前应编制专项施工方案，并应由施工单位技术负责人和项目总监理工程师签字批准后方可组织实施。对于架体高度达到20米及其以上的悬挑式钢管脚手架，施工单位应组织专家对其专项方案进行论证后实施。
4、悬挑式钢管脚手架的设计、制作、安装、验收、使用、维护和拆除管理，除执行本规程的规定外，尚应符合国家现行有关标准的规定。
更多关于工程/服务/采购类的标书代写制作，提升中标率，您可以点击底部官网客服免费咨询：https://bid.lcyff.com/#/?source=bdzd

悬挑脚手架锚固点应该设置几个以及间距是多少？

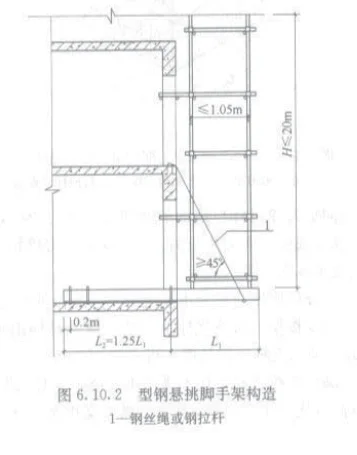

悬挑梁固定端应设置3个锚固点。第1个锚固点与第2个锚固点的距离是（1.25L-0.4m）,第2个锚固点与第3个锚固点的距离是0.2m，第3个锚固点与悬挑梁固定端末端的距离是0.2m。

《建筑施工扣件式钢管脚手架安全技术规范》规定：悬挑钢梁悬挑长度应按设计确定，固定段长度不应小于悬挑段长度的1.25倍。型钢悬挑梁固定端应采用2个（对）及以上U形钢筋拉环或锚固螺栓与建筑结构梁板固定。

《建筑施工门式钢管脚手架安全技术规范》也对型钢悬挑梁作了相同的规定。
